LED光源的光衰，本質上與半導體PN結的工作溫度密切相關。PN結是LED芯片的核心發光區域，其溫度越高，光輸出衰減越快，燈具有效壽命越短。研究表明，當LED芯片溫度升高10℃，其壽命可能面臨大幅縮短。因此，控制結溫就是控制光衰。

導致結溫升高的核心原因有兩個：一是芯片封裝工藝的導熱效率，二是光源工作環境的散熱能力。

封裝工藝：熱量傳導的第一道關卡

傳統LED路燈多采用鋁基板作為散熱體，其結構由金屬層、絕緣層和電路層組成。問題在于中間的絕緣層多為高分子材料，導熱系數極低（通常僅0.5-2.0 W/（m·K），遠低于金屬的數百W/（m·K）。這一薄層成為熱量傳導的“腸梗阻”。

一個典型的場景是：當用外部?jī)x器測量鋁基板背面金屬層溫度為45℃時，芯片中心溫度可能已高達80℃。這35℃的溫差與絕緣層造成的熱阻強相關。長期高溫運行下，芯片老化加速，光衰進程大幅提前。

工作環境：熱島效應加劇局部老化

在多顆LED光源密集排布的路燈中，中間位置的光源散熱條件較差。周圍光源的熱量疊加形成“熱島效應”，使中心區域結溫顯著高于邊緣。這種溫度不均衡導致：

?中心光源光衰速度遠快于周邊；

?整燈亮度不均，出現“花臉”現象；

?嚴重時中心芯片燒毀，造成死燈、滅燈。

從原理到實踐：光衰控制的突破口

理解了光衰的成因，解決方案的路徑便清晰起來：降低芯片結溫、減少熱島效應。這需要從封裝材料、散熱結構、系統設計三個層面協同突破。

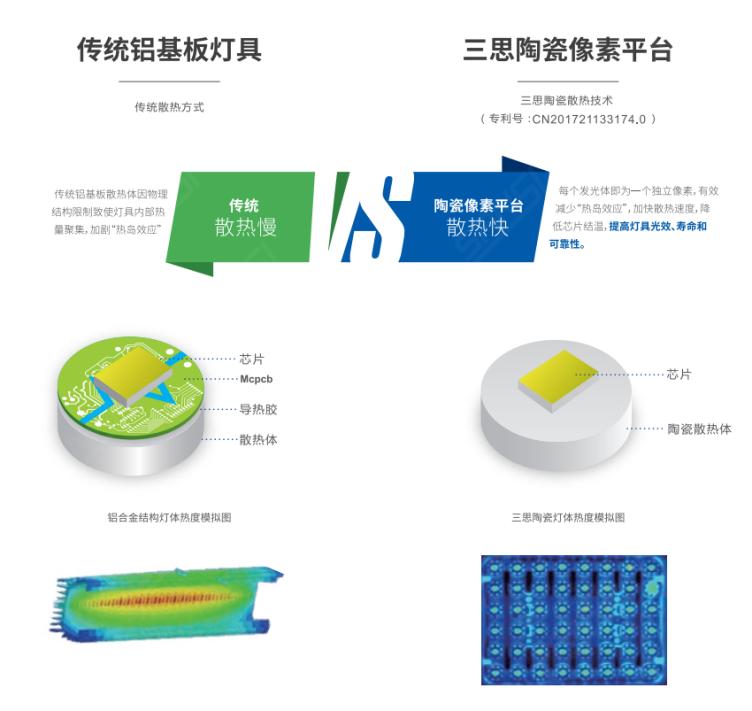

封裝層面：采用高導熱材料替代鋁基板+導熱膠/脂+散熱體的三重組合，縮短熱量傳導路徑；

結構層面：通過物理隔離阻斷熱量互傳，實現各芯片獨立散熱；

系統層面：借以燈體空氣對流設計，形成高效散熱通道。

上海三思正是沿著這一技術路徑，從陶瓷材料入手，構建了完整的散熱技術體系。在后續文章中，我們將詳細解析這些創新技術如何落地應用。

光衰不是LED的“宿命”，而是散熱設計的“考題”。只有從原理層面認清結溫與光衰的內在關聯，才能選對產品、用好技術，讓城市路燈真正實現“長亮如新”。
